Aufgrund des Mangels an Buttons auf seinem G27-Lenkrad hat unser Fahrer, Gerhard WALDHART, aus dieser Not heraus beschlossen, sich eine sog. „BUTTON-BOX“ selbst zu bauen. Nach diversen Recherchen traf er diesen Entschluss und hat als unser neuer Konstrukteur seinen Prototypen bereits im Renneinsatz. Aktuell konstruiert er die 2. „DIY – Box“ für unseren Teamchef Herbert PUTZ. Und so wie wir Gerhard kennen, ist er auch nicht abgeneigt für andere Sim-Racer, eine „customized DIY-Box“ zu bauen.
Phase 1: Der Raster
Bevor man ans konstruieren geht, muss die Anordnung der Buttons, abhängig von der Anzahl, auf dem Reißbrett aufgezeichnet werden. Das bietet die Grundlage für das anschließende Bohren der Löcher.
Phase 2: Bohren und anordnen

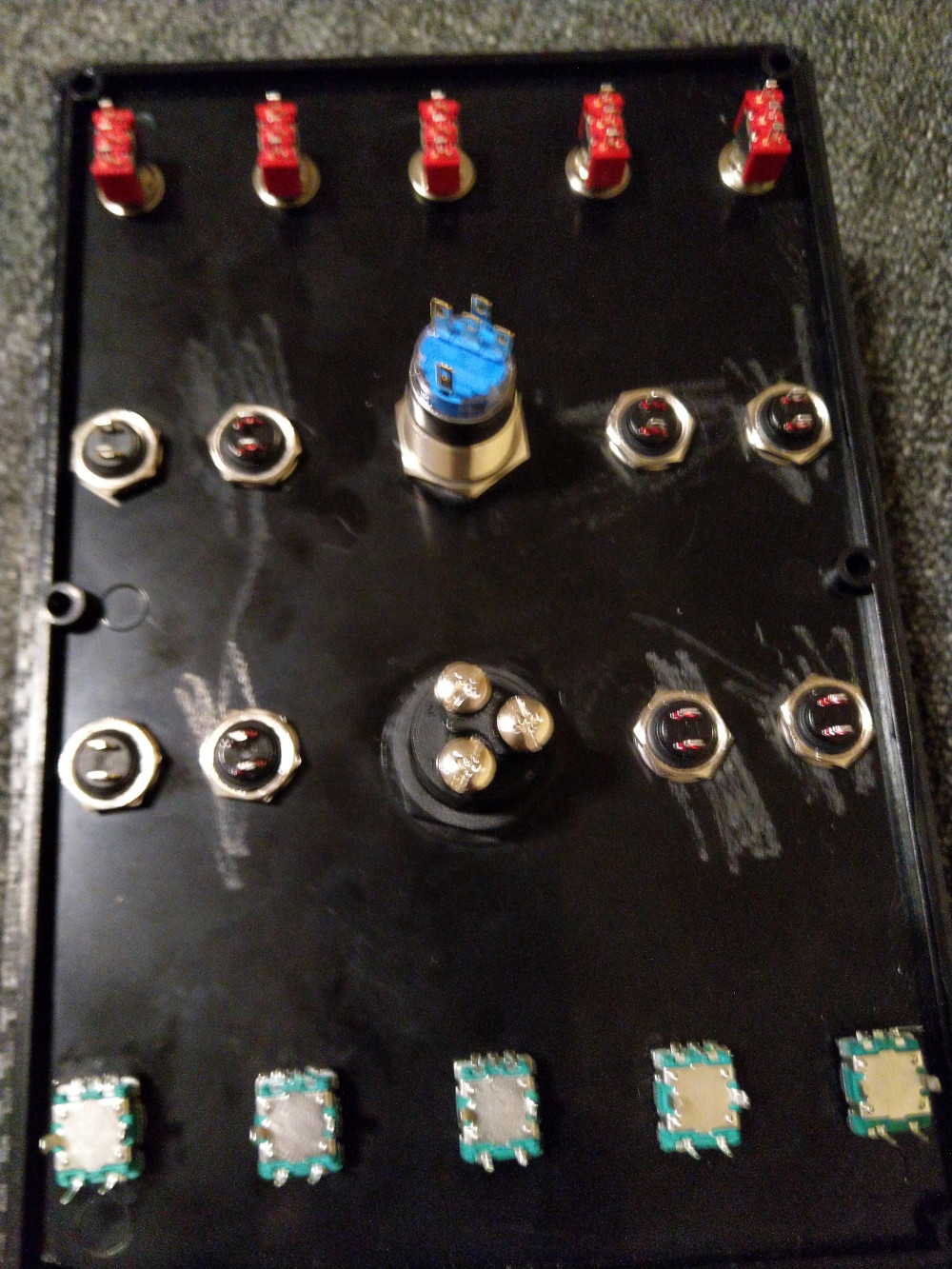

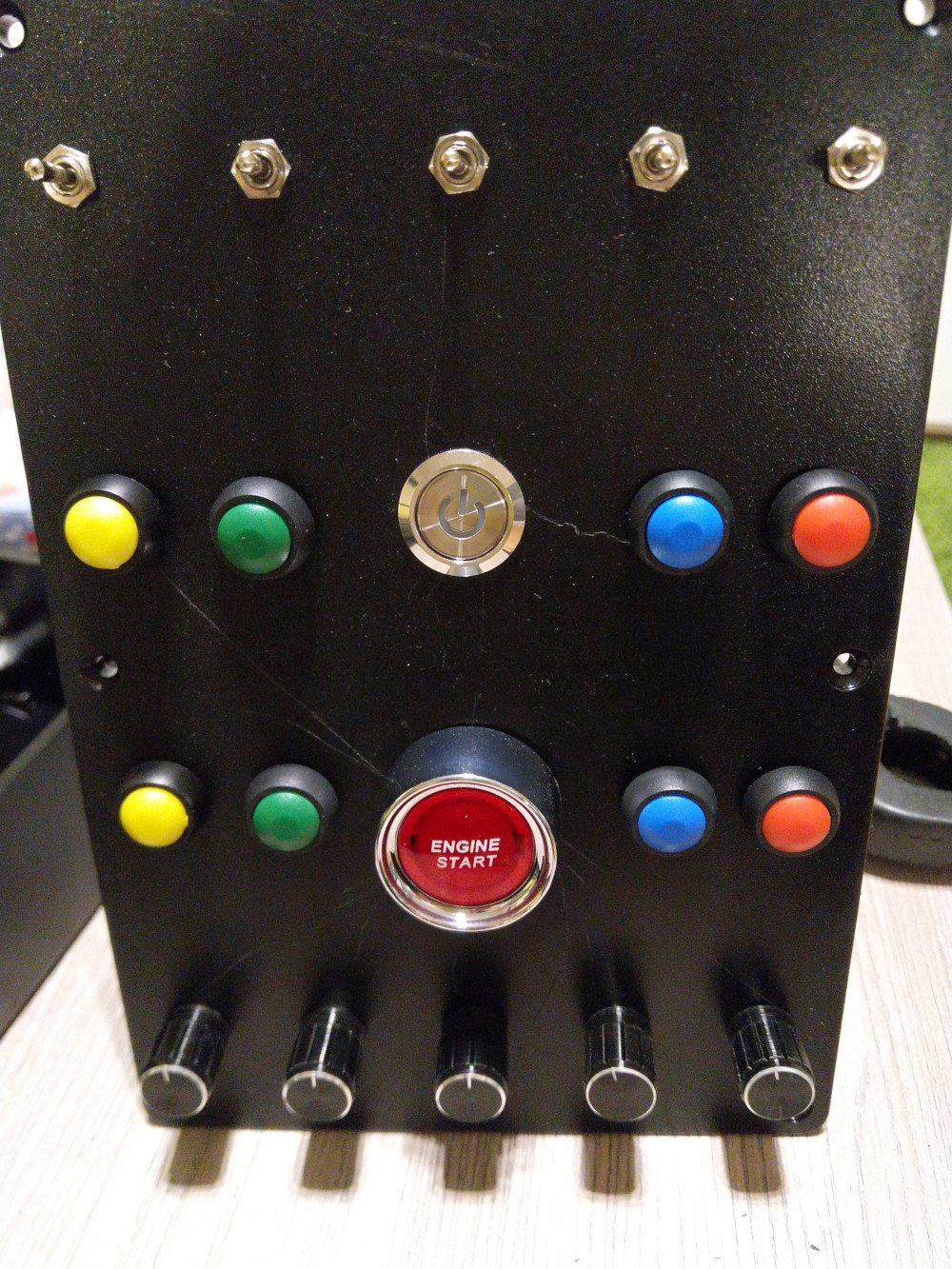

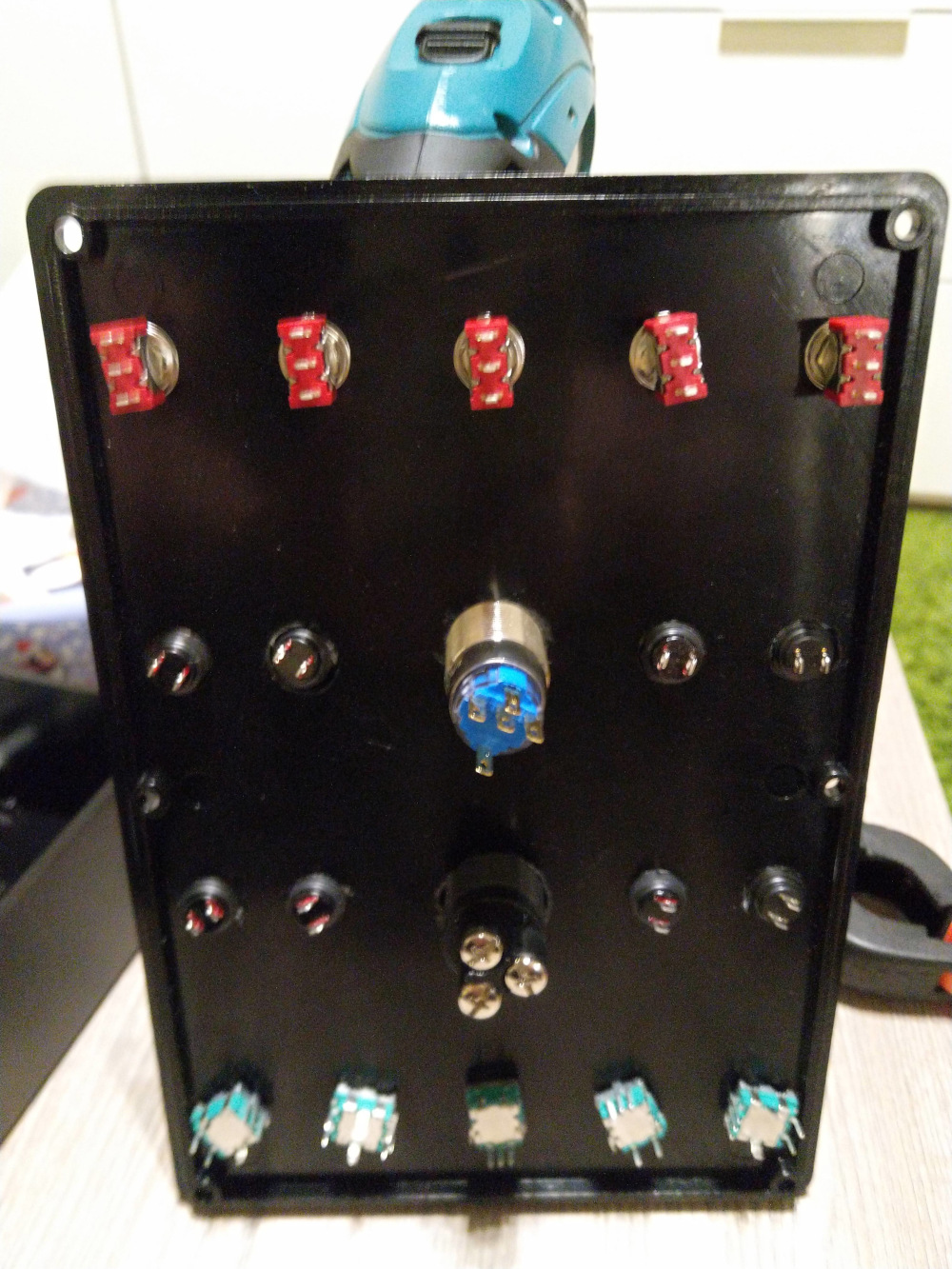

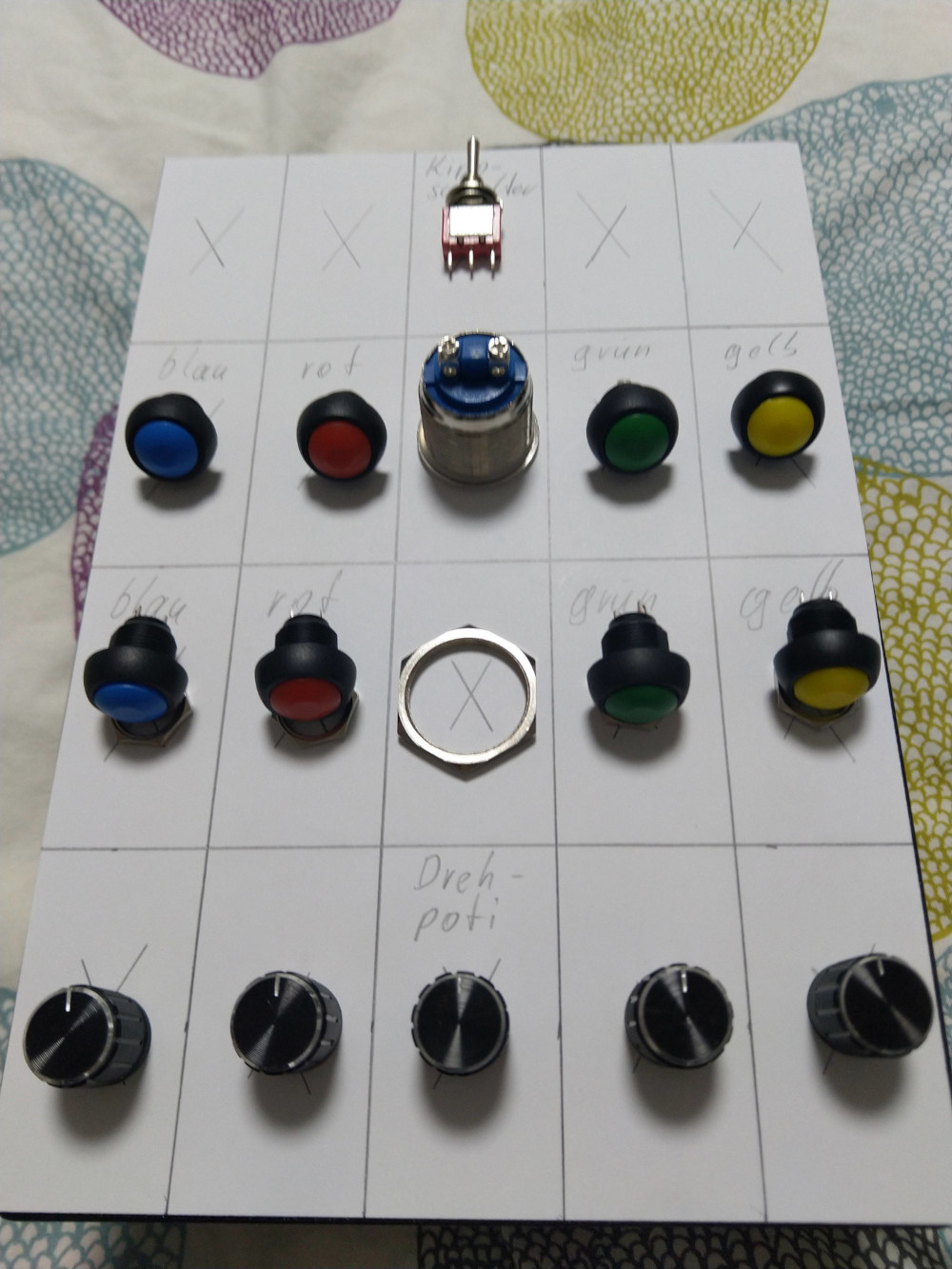

Dem Kunden/Fahrer muss im Vorfeld klar sein welche Knöpfe und Schalter (Kippschalter, Push-Buttons, Drehpotis) er wie angeordnet haben will. Sobald der Konstrukteur das weiß, kann er die unterschiedlich großen Bohrungen vornehmen, um dann die „Buttons“ provisorisch einzusetzen (Bild 1). Man kann nun schon gut erkennen, wie diese DIY-Box aussehen wird (Bild 2)
Phase 3: Folieren und ausschneiden

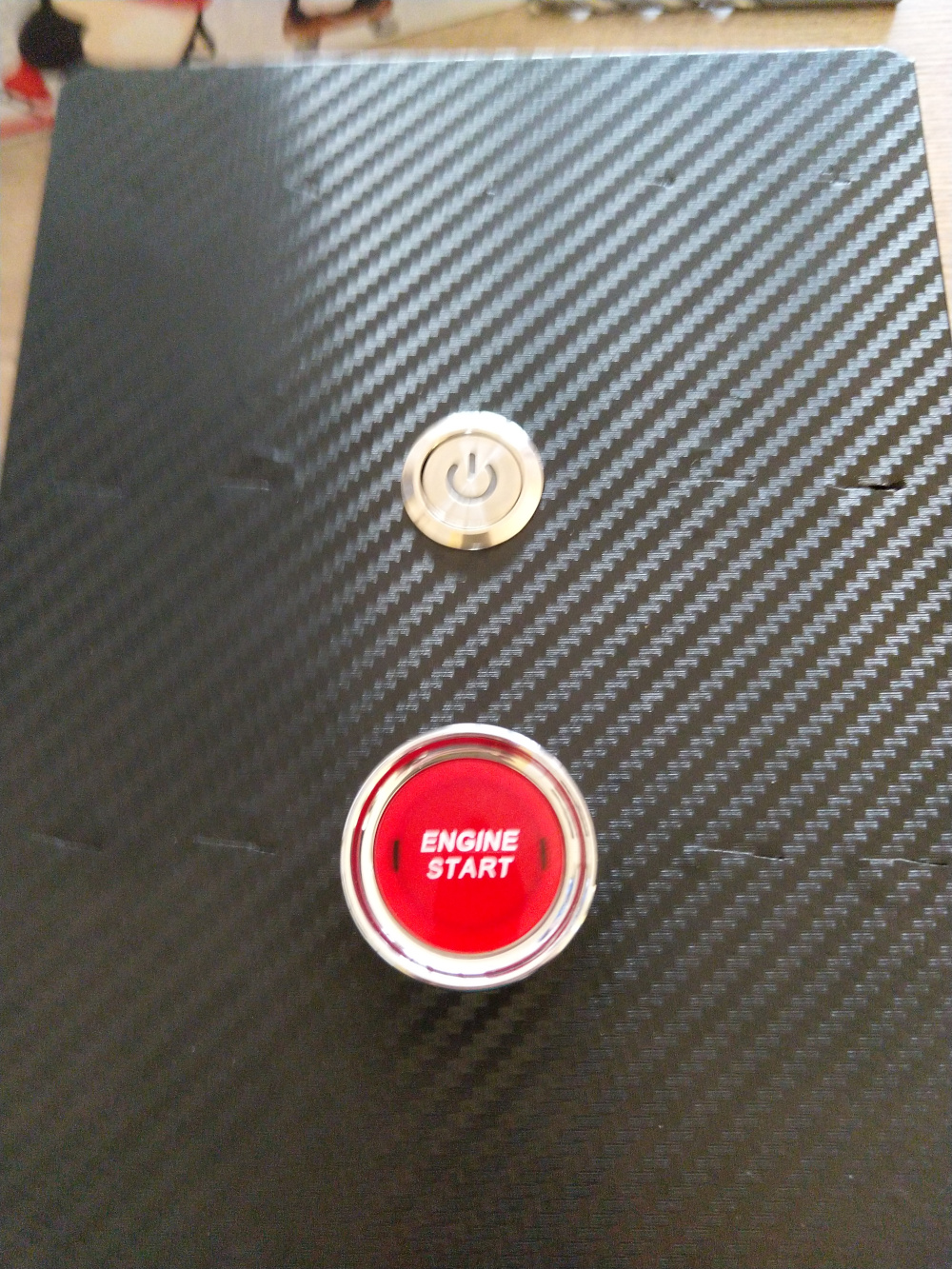

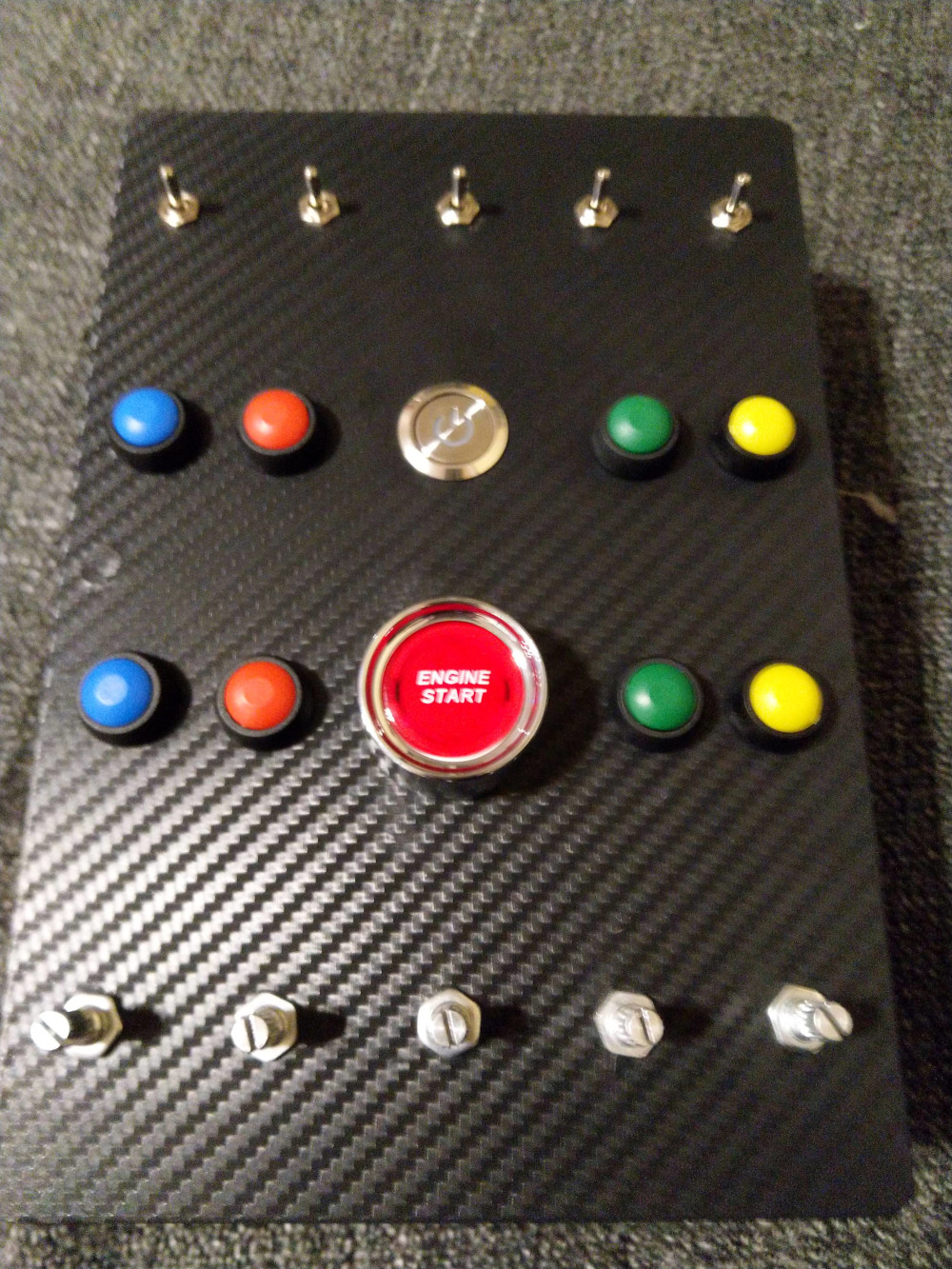

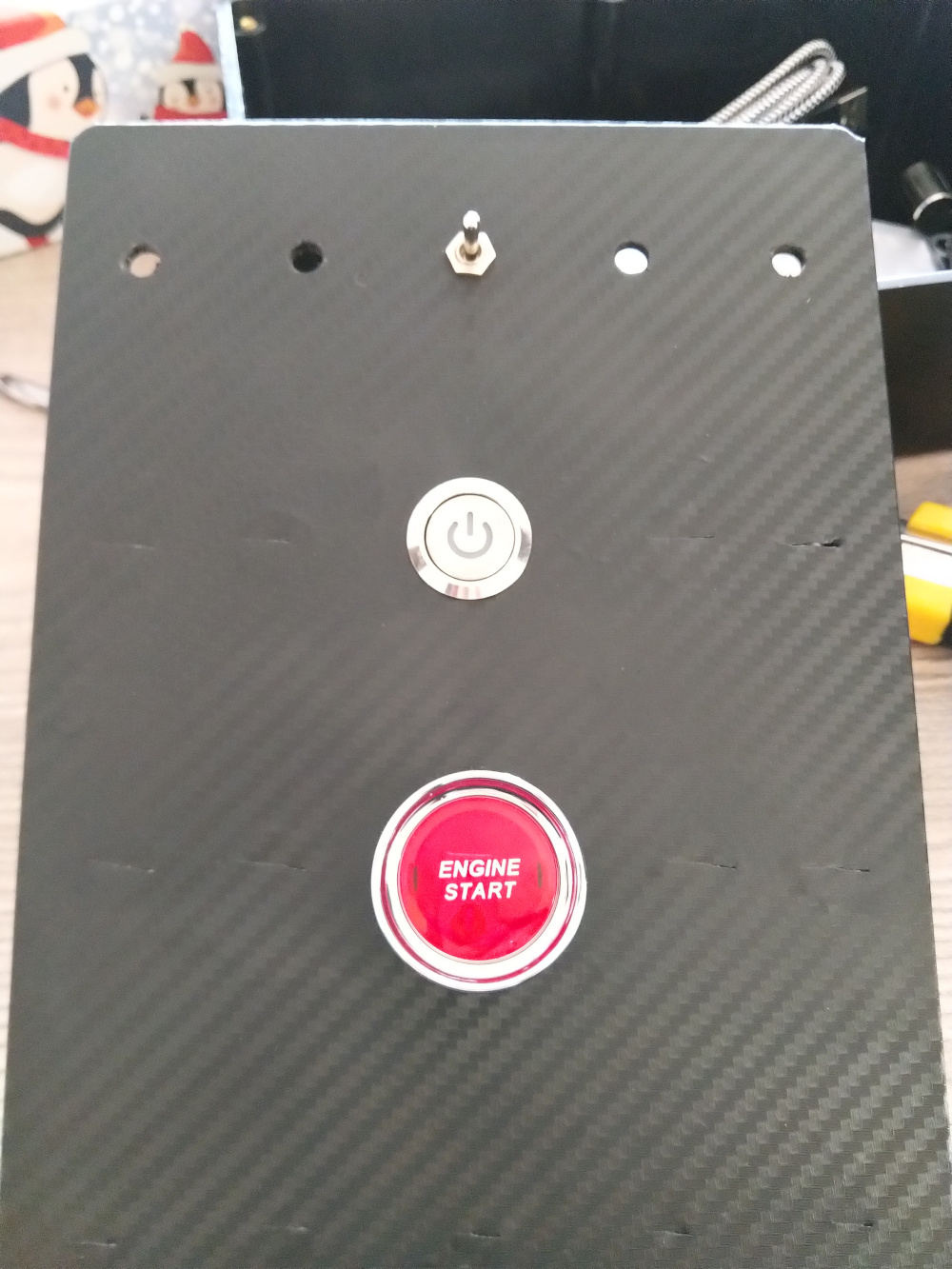

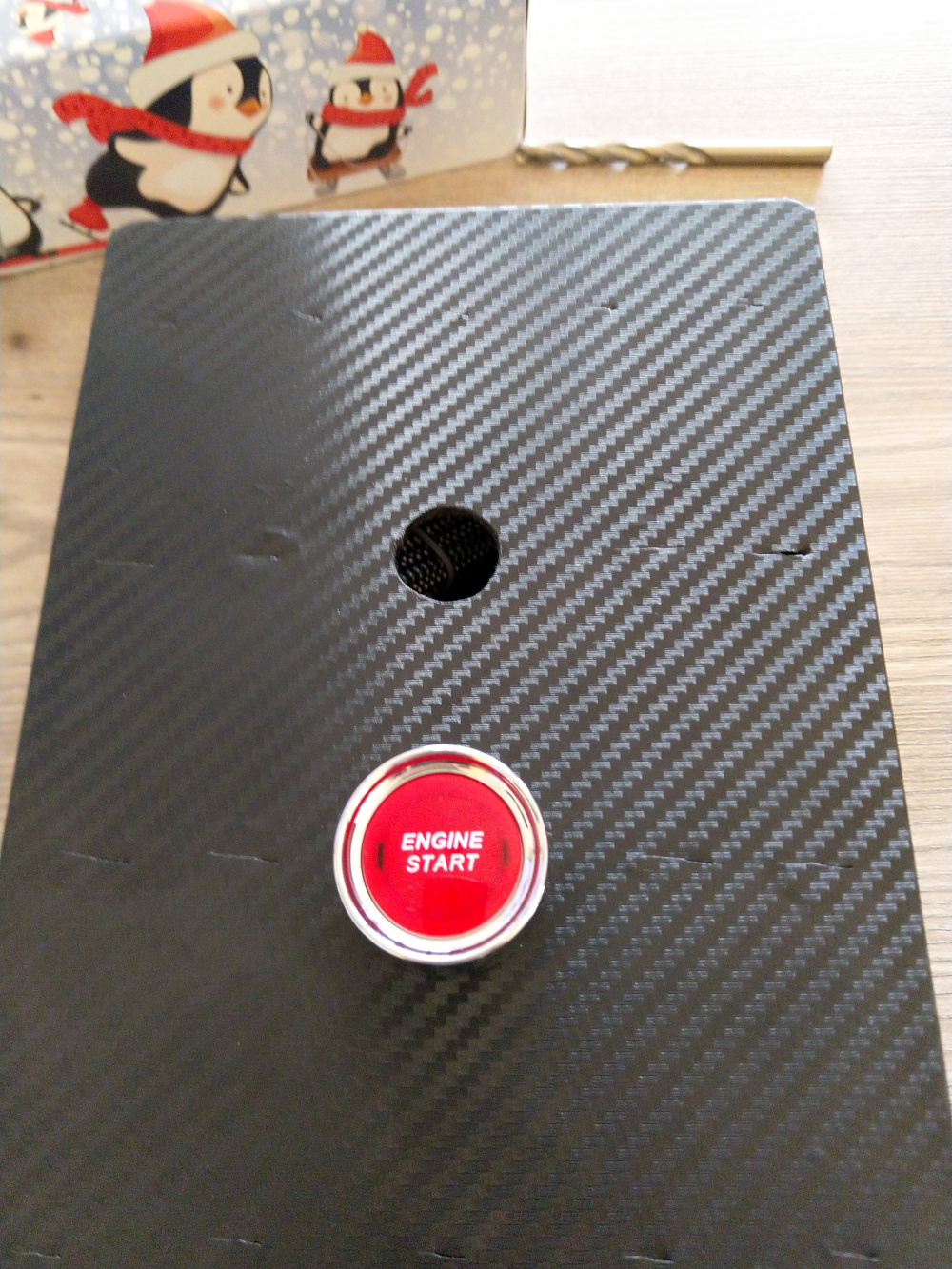

Damit unsere Box auch schick aussieht, bekommt diese noch eine Folie aus Carbonoptik. Diese wird aufgeklebt und die Bohrungen werden wieder freigelegt. Anschließend werden die Buttons eingesetzt und rückseitig festgeschraubt.
Phase 4: Die MATRIX

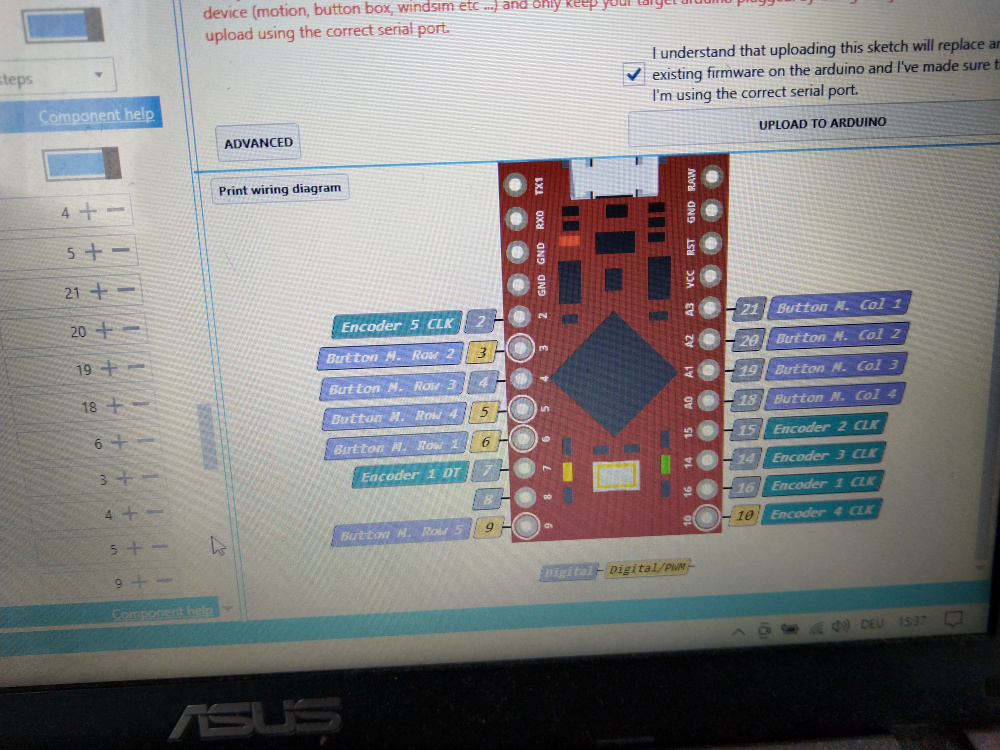

Im anschließenden Schritt werden die Schaltkreise aufgezeichnet. Also, wie müssen welche Kontaktpunkte miteinander verbunden werden, damit die Platine die richtigen Befehle von den einzelnen Schaltern in Funktionen umwandelt.
Phase 5: Löten

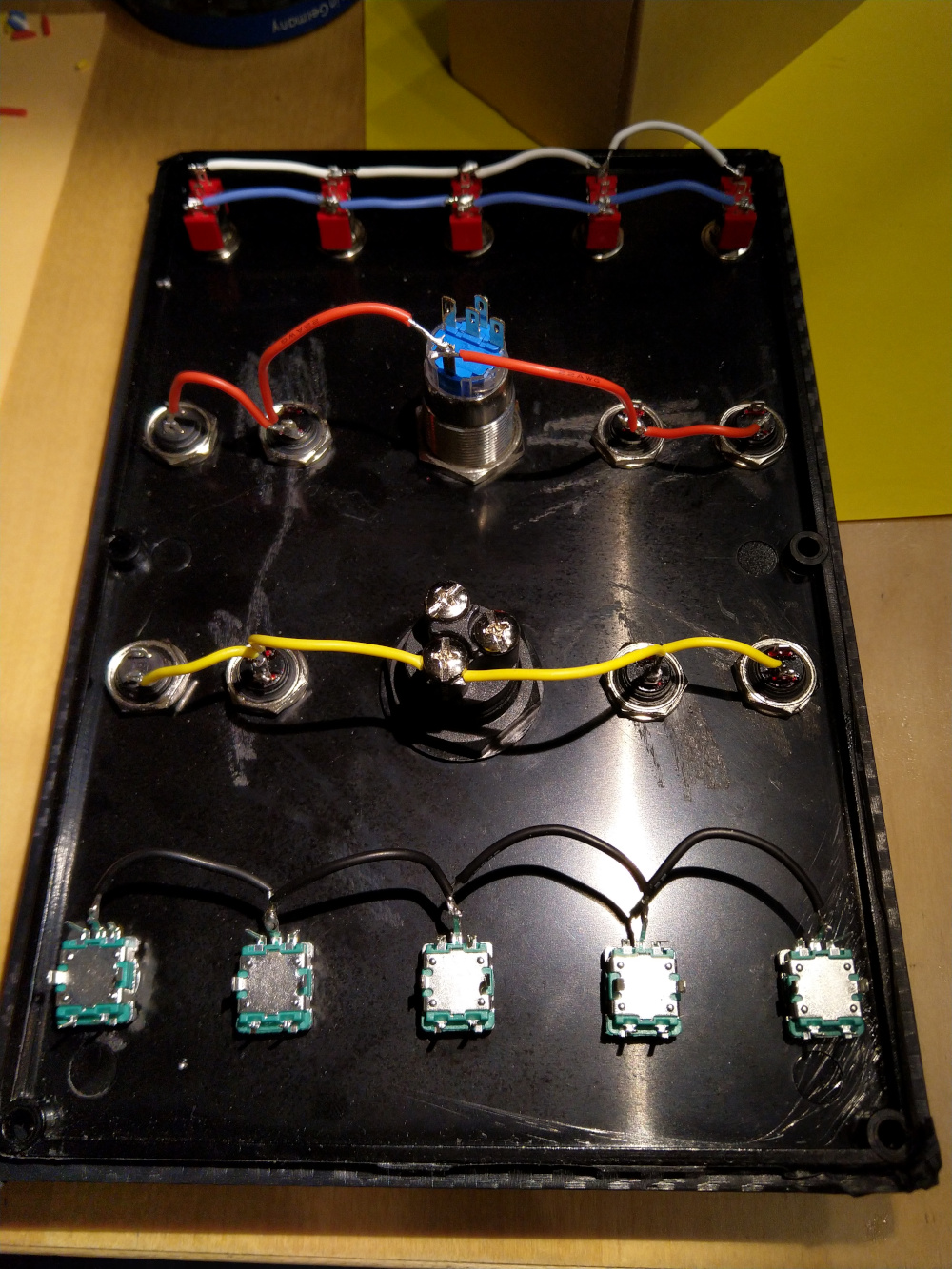

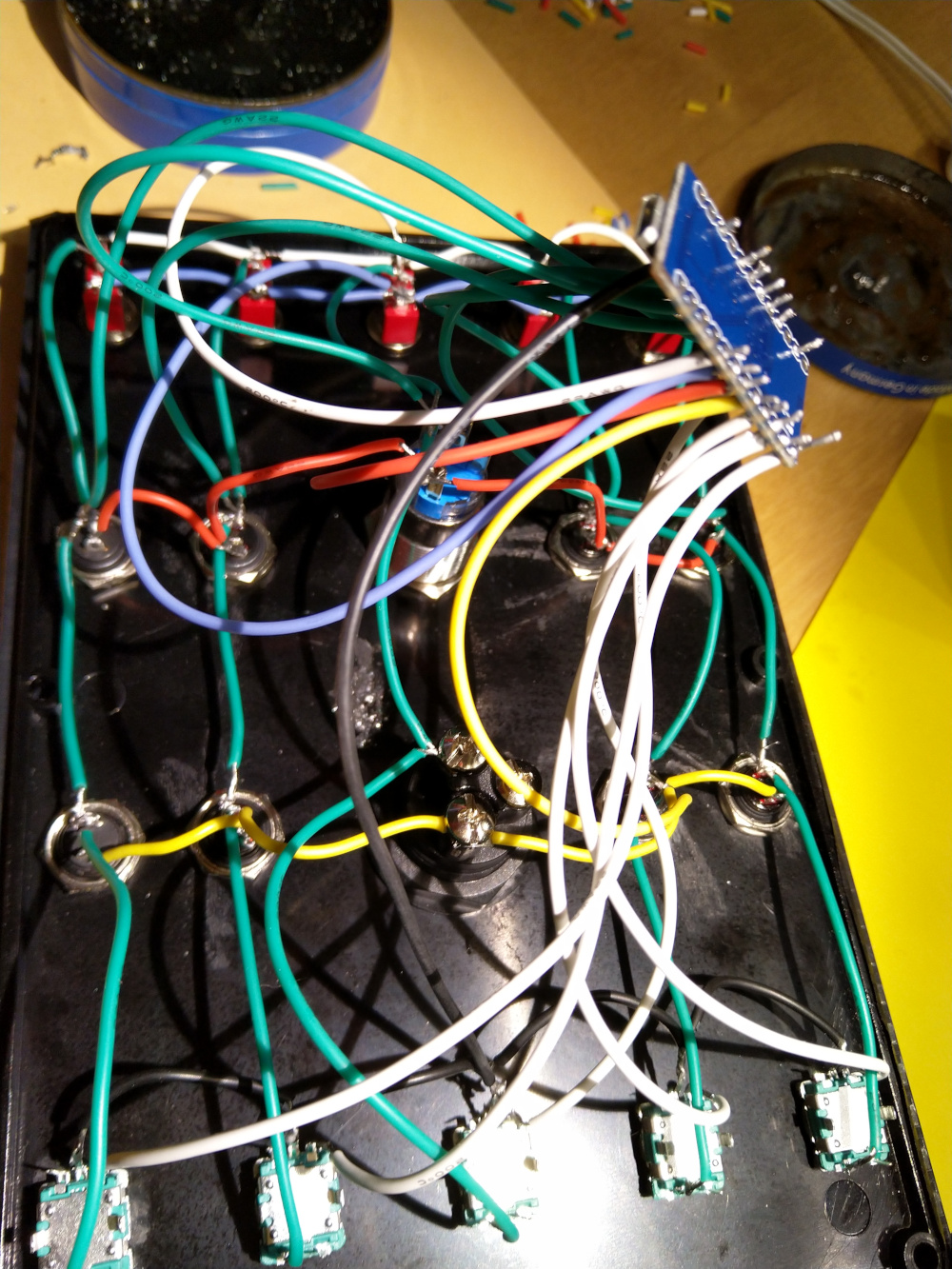

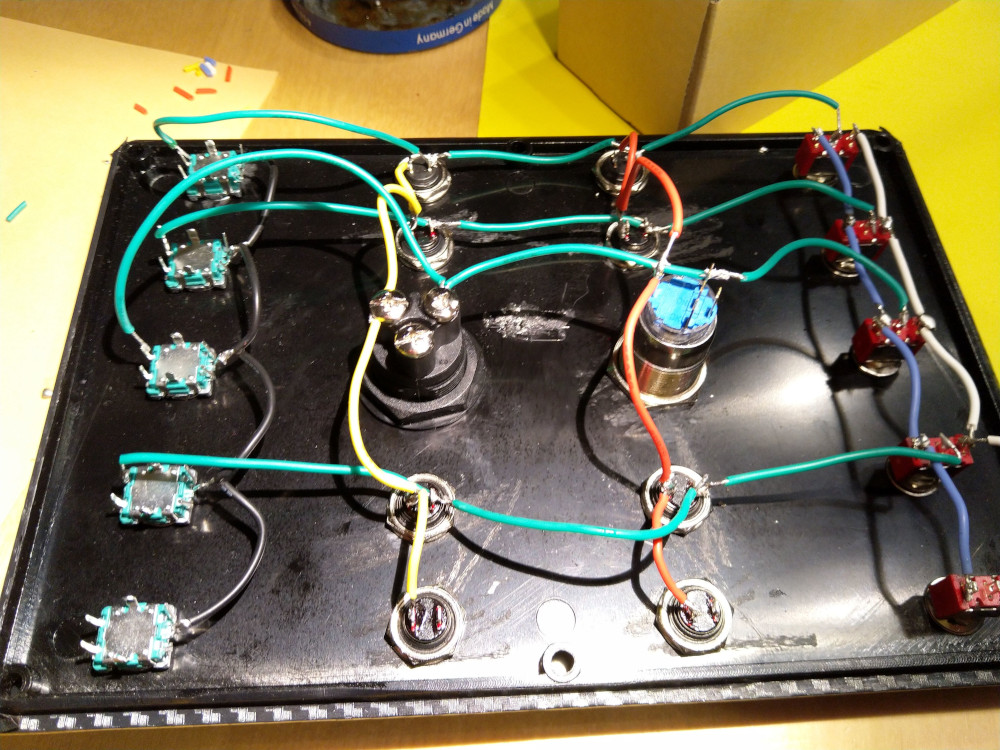

Die gezeichnete MATRIX wird nun noch mit gut isoliertem Draht verlötet. Zu beachten ist, dass sich keiner der ab isolierten Drähte berühren darf. Danach müssen noch alle Schaltkreise in der Platine richtig verbunden werden.
Phase 6: Prüfvorgang / Fertigstellung / Versand
Nachdem das Löten abgeschlossen wurde, wird noch ein
USB-Connector samt Kabel verbaut und mit dem Rechner verbunden. Das notwendige
Programm (Download) wird nun konfiguriert und überprüft, ob auch alle Schalter
richtig funktionieren. Wenn alles funktioniert, wird der Kunde/Fahrer über die

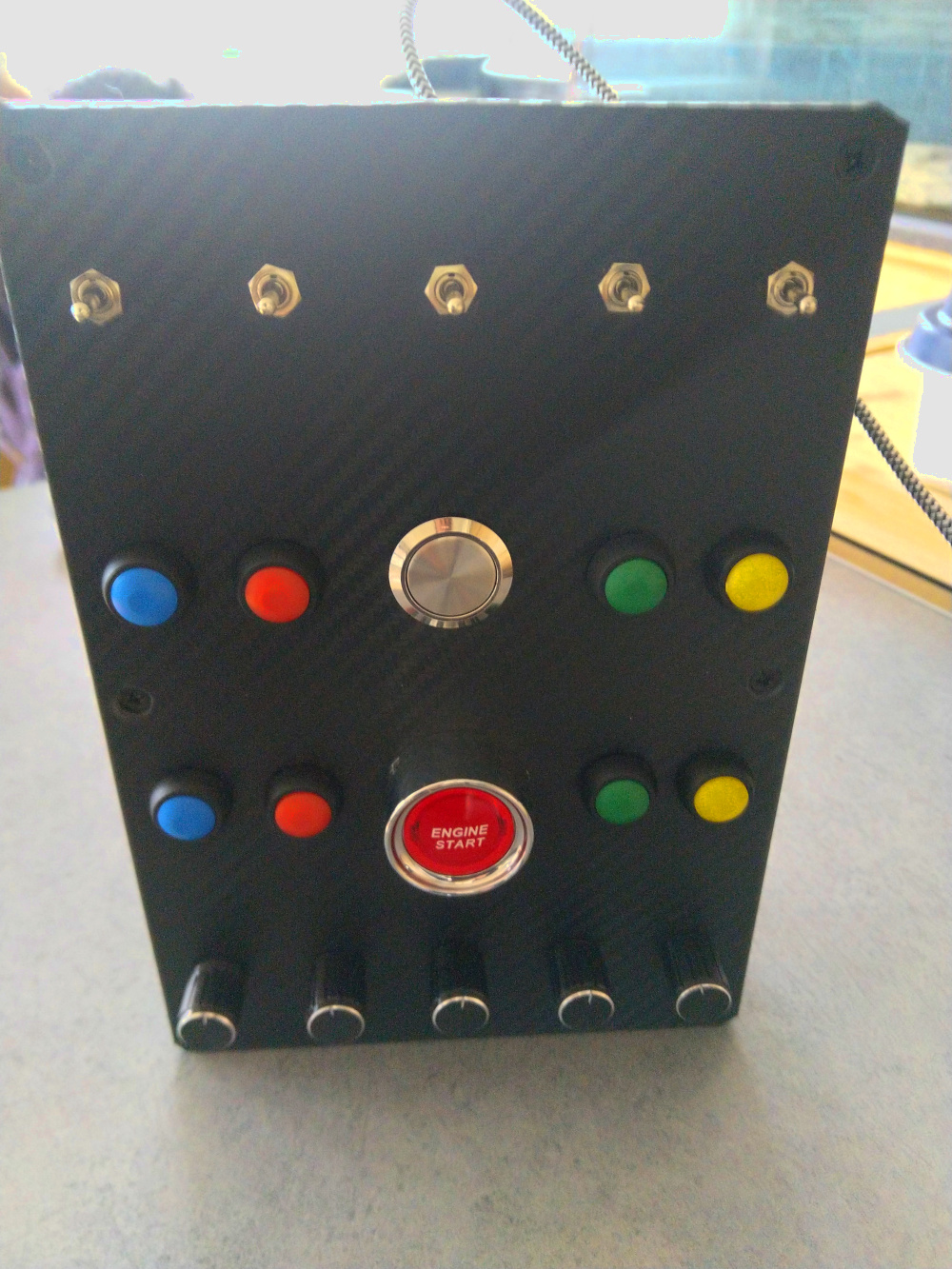

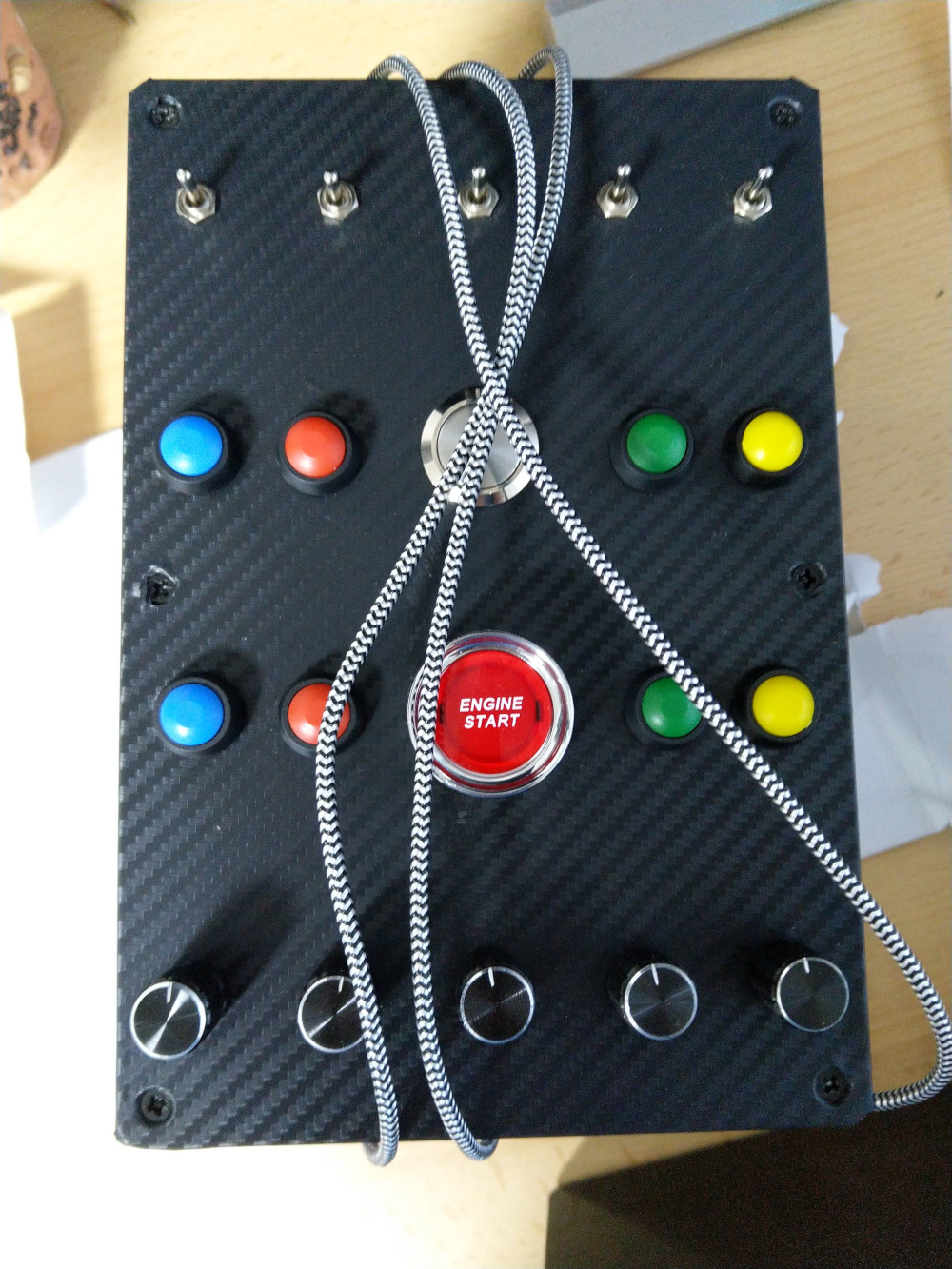

Fertigstellung informiert und eine weitere schmucke customized „DIY-BUTTON-BOX“
ist fertig zum Versand.
